HS249單極性微功耗高靈敏度霍爾元件

HS249 霍爾效應傳感器 IC 采用混合信號 CMOS 技術制造。它采用了先進的斬波穩定技術，可提供準確而穩定的磁性開關點。

電路設計提供了一種內部控制的時鐘機制，用于循環為霍爾元件和模擬信號處理電路供電。這可以將電路中耗電較大的部分置于“睡眠”模式。該設備會定期被此內部邏輯“喚醒”，并根據預定義的閾值評估霍爾元件的磁通量。如果磁通密度高于或低于 Bop/Brp 閾值，則驅動輸出晶體管以相應地改變狀態。在“睡眠”周期中，輸出晶體管將鎖定在其先前的狀態。該設計已針對需要延長電池供電系統中的工作壽命的應用進行了優化。

當垂直于霍爾傳感器的南極磁場超過工作點閾值 (BOP) 時，HS249 的輸出晶體管切換為低電平（打開）。開啟后，輸出電壓為 VDS。當磁場降低至釋放點 BRP 以下時，輸出晶體管關閉（變高）。磁性操作點和釋放點之間的差異是器件的磁滯 (BHYS)。這種內置磁滯可防止開關點附近的輸出振蕩，并且即使在存在外部機械振動和電氣噪聲的情況下也能實現輸出的干凈切換。

產品描述
熱水器中的應用
電磁爐中的應用
卷發器中的應用

產品特點

1.CMOS 霍爾 IC 技術
2.單極性輸出
3.穩定性優于簧片開關
4.工作電壓低至 2.5V
5.CMOS反相輸出（無上拉電阻）
6.高靈敏度直接簧片開關的替代應用

主要應用

1.汽車、消費、工業固態開關
2.磁電轉換開關
3.用于低占空比應用中的簧片開關替代

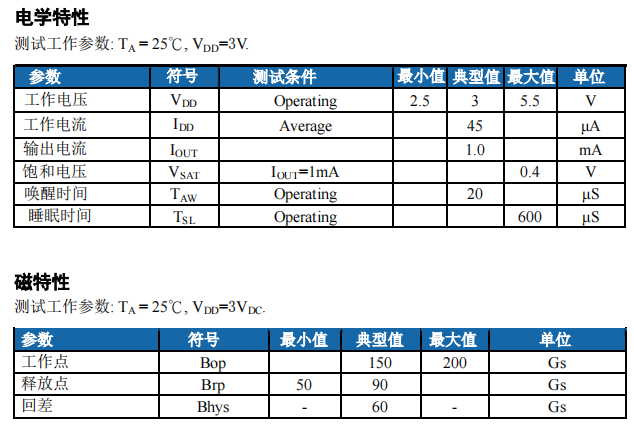

產品參數

技術文檔

霍爾開關在熱水器中的應用原理

熱水器中的霍爾開關應用原理：熱水器它通過外部磁場的變化實現電路的斷開和閉合,從而控制熱水器的工作狀態.一般情況下,當磁鐵與霍爾元件距離較遠時,開關處于斷開狀態,此時熱水器停止加熱;而當磁鐵與霍爾元件距離較近時,開關處于閉合狀態,此時熱水器開始加熱.

推薦型號: HS581/HS583低靈敏度單極霍爾開關

霍爾開關在電磁爐中的應用原理

電磁爐的工作原理基于電磁感應現象。當交流電流通過線圈時，會在線圈周圍產生交變磁場。如果將一個導電物體（如鐵鍋）放在這個交變磁場中，導體內就會因感應而產生渦旋電流，即我們所說的“熱源”。這些電流在金屬鍋體中流動，與鍋體的電阻相互作用，產生熱量，從而加熱鍋中的食物。

霍爾元件可以檢測磁場的存在以及磁場強度的變化。在電磁爐中，它被用來檢測爐面上方是否有合適的鍋具放置，并且能夠感知鍋底與爐面的距離。

當電磁爐開啟后，內部的控制電路會驅動線圈產生交變磁場。如果沒有鍋或不適合的鍋放置在爐面上，或者鍋距離爐面過遠，霍爾元件會感知到這種狀態，并向控制電路發送信號，使得電磁爐不會啟動加熱或者會自動停止加熱，防止無謂的能量浪費或可能的安全風險。

一旦霍爾元件檢測到有適合的鍋具正確放置在爐面上，控制電路便會根據其提供的反饋信息，調整電流的大小和頻率，以優化產生的磁場強度，確保高效能量轉換，并開始加熱過程。

推薦型號: HS258/HS264單極性霍爾器件

霍爾開關在卷發器中的應用原理

霍爾開關在卷發器中主要起溫度控制功能。通過感知卷發器表面溫度的變化，霍爾開關可以實時調整加熱元件的功率，以維持設定的溫度范圍。這樣的應用使得卷發器能夠自動控制溫度，避免過熱導致的損傷，保護用戶的發質和頭皮健康。

推薦型號: HS210/HS43F單極性霍爾磁性開關元件
